    从OM1到OM5 一文搞懂多模光纤的类型

    2023年04月23日 18:24:45   来源:千家网

      多模光纤是局域网企业和数据中心应用所需距离达到10gbit /s速度的常用选择。有几种多模光纤可用于高速网络安装,每种光纤都具有不同的覆盖范围和数据速率能力。有这么多的选择,很难选择最合适的多模光纤。OM1 vs OM2 vs OM3 vs OM4 vs OM5,该如何选择?今天,我们就来探讨这个问题。

      什么是多模光纤?

      多模光纤 (MMF,Multimode fiber) 是一种光纤,主要用于短距离通信,例如建筑物内或园区内。多模光纤电缆具有较大的芯,通常为 50 或 62.5 微米,可以传播多种光模式。正因为如此,更多的数据可以在给定时间通过多模光纤核心。MMF电缆在10Git/s的速度下的最大传输距离约为550米,也可以以较低的数据速率传输更远的距离,例如以100Mb/s的速度传输约2公里。

      多模光纤有多少种?

      多模光缆按照ISO 11801标准可分为OM1光纤、OM2光纤、OM3光纤、OM4光纤和新发布的OM5光纤。接下来,我们将从纤芯尺寸、带宽、数据速率、距离、颜色和光源等方面详细比较这些光纤。

      OM1光纤

      OM1光纤通常带有橙色护套,纤芯尺寸为62.5µm。它可以支持长达33米的10 Gb以太网。它最常用于100 兆以太网应用。这种类型通常使用LED光源。

      OM2光纤

      同样,OM2光纤也带有橙色护套并使用LED光源,但纤芯尺寸更小,为50µm。它支持长达82米的10 Gb以太网,但更常用于1Gb以太网应用。

      OM3光纤

      OM3光纤带有浅绿色护套。与OM2一样,其核心尺寸为50 µm,但电缆针对基于激光的设备进行了优化。OM3支持长度达300米的10Gb以太网。此外,OM3能够支持最远100米的40G和100G以太网,但最常用的是10G以太网。

      OM4光纤

      OM4光纤完全向后兼容OM3光纤,并共享相同的独特水绿色护套。OM4专为VSCEL激光传输而开发,与OM3的300米相比,10Gig/s 链路距离可达550m。它能够使用MPO连接器在最远150米的距离内运行40/100GB。

      OM5光纤

      OM5光纤,也称为WBMMF(宽带多模光纤),是最新型的多模光纤,向下兼容OM4。它的核心尺寸与OM2、OM3和OM4相同。OM5光纤护套的颜色选择为石灰绿。它的设计和规格旨在通过850-953 nm窗口支持至少四个WDM通道,每个通道的最低速度为28Gbps。

      OM1、OM2、OM3、OM4和OM5有什么区别?

      多模光纤之间的主要区别在于物理差异。因此,物理差异导致不同的传输数据速率和距离。

      物理差异

      物理差异主要在于直径、护套颜色、光源和带宽,如下表所述。


      实际差异

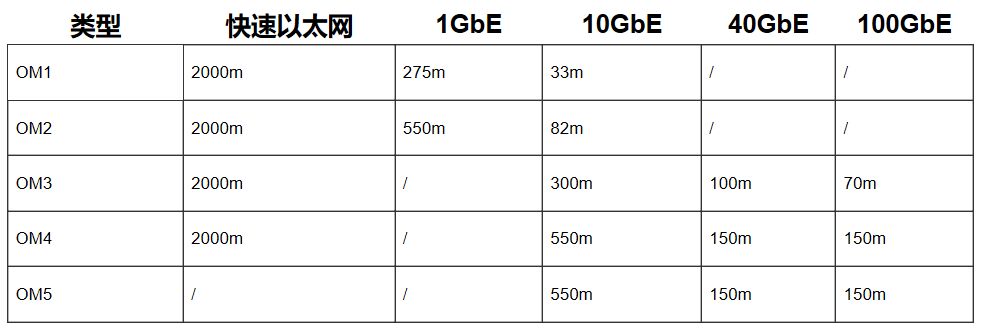

      多模光纤能够以不同的数据速率传输不同的距离范围。可以根据实际应用选择最合适的。下面指定了不同数据速率下的最大多模光纤距离比较。


      单模和多模光纤有什么区别?

      技术差异

      纤芯直径——单模光纤具有小直径纤芯(8.3 至 10 微米),仅允许一种模式的光传播。多模光纤电缆具有大直径芯(50 至 100 微米),允许多种模式的光传播。

      光源——多模设备通常使用 LED 或激光作为光源。而单模设备使用激光器或激光二极管来产生注入电缆的光。

      实际差异

      距离——光在单模电缆内的传播距离比在多模电缆内的传播距离更长。因此多模光纤适用于短距离应用,在 10Git/s 下允许传输距离可达约550米。当距离超过550米时,首选单模光纤。

      价格——多模光纤的成本通常低于单模光纤。

      带宽——单模的带宽高于多模高达 100,000 GHz。

      多模光纤连接器类型

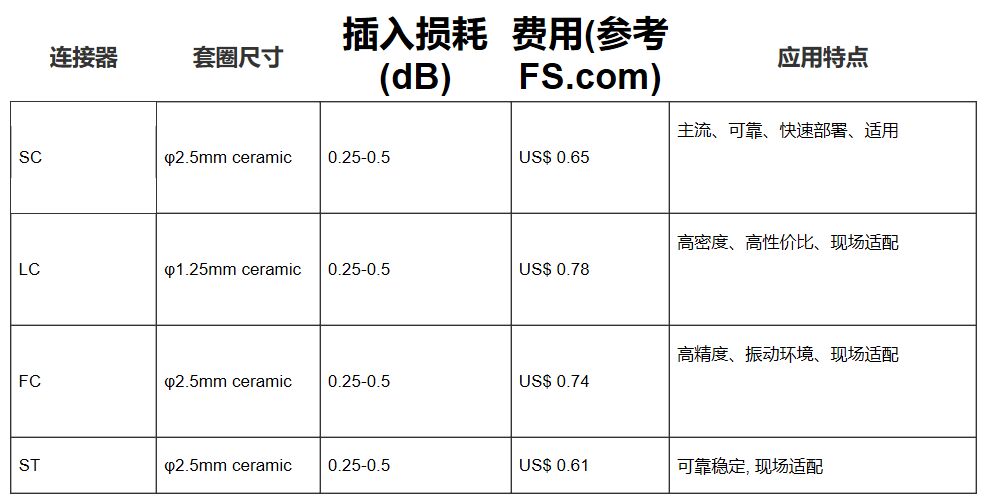

      市面上流通的多模光纤连接器类型有ST、SC、FC、LC、MU、E2000、MTRJ、SMA、DIN以及MTP&MPO等,最常用的光纤连接器类型有ST、SC、FC和LC。每一个都有自己的优点、缺点和能力。那么有什么区别,它们对实施意味着什么?这张常见多模光纤连接器表概述了优缺点。


      多模光纤有什么优势?

      虽然单模光纤跳线在带宽和更长距离方面具有优势,但多模光纤可以轻松支持企业和数据中心网络所需的大部分距离,而且成本远低于单模光纤。此外,多模光缆还有许多显着的优点。

      无损干扰的多用户框架

      多模光纤具有在同一线路中同时承载多个信号的特点。最重要的是,信号中的总功率几乎没有损失。因此,网络用户可以同时在电缆中发送一个以上的数据包,所有信息都将毫无干扰地传送到目的地,并保持不变。

      支持多种协议

      多模光纤可以支持多种数据传输协议,包括以太网、Infiniband 和互联网协议。因此,可以将电缆作为一系列高价值应用的主干。

      高性价比

      凭借更大的纤芯和良好的对准公差,多模光纤和组件更便宜,并且更容易与其他光学组件(如光纤连接器和光纤适配器)配合使用,并且多模跳线的操作、安装和维护成本低于单模光纤电缆。

      结论

      由于其高容量和可靠性,多模光纤通常用于建筑物的骨干应用。总的来说,多模光纤电缆仍然是500-600米范围内企业和数据中心应用的最具成本效益的选择。但这并不是说我们可以用多模光缆代替单模光纤,至于选择单模光纤跳线还是多模跳线,这取决于具体需要的应用而定,如要覆盖的传输距离以及总体预算等等。
